SKU: 10 03 20 02 0

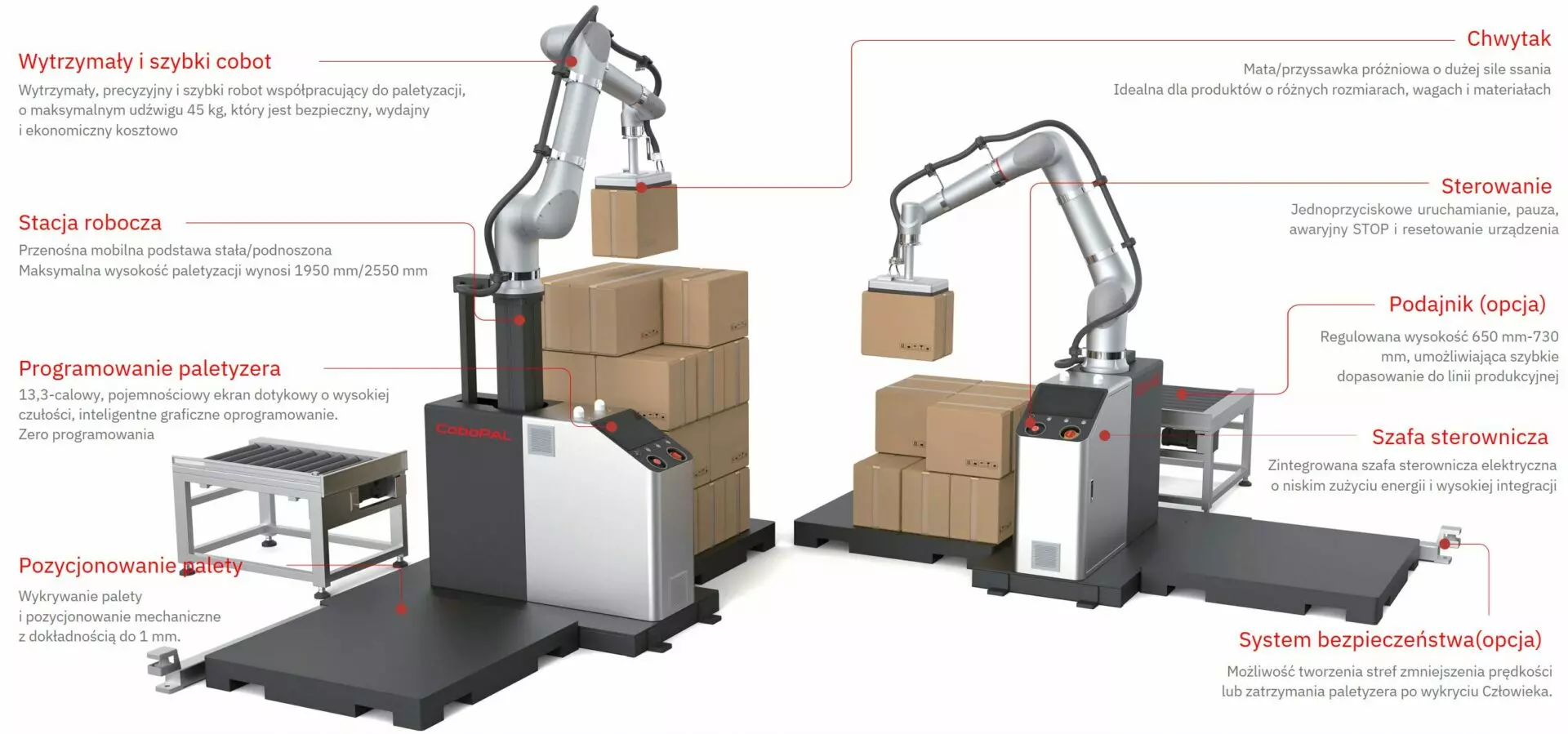

W JM-TRONIK wierzymy w czwartą rewolucję przemysłową, w której technologia, maszyna i operator tworzą idealną synergię. Modułowe stanowiska CoboPal to nowoczesne rozwiązanie do automatyzacji procesów paletyzacji – bezpieczne, wydajne i elastyczne.
Przemyślany design, ergonomia i intuicyjna obsługa sprawiają, że układanie produktów na paletach staje się szybsze, precyzyjne i bezpieczne dla operatora. Systemy wsparcia pracy zapewniają powtarzalność, zmniejszają ryzyko błędów i podnoszą efektywność całej linii produkcyjnej, a modułowa konstrukcja pozwala łatwo dopasować stanowisko do różnych typów opakowań, palet i potrzeb produkcyjnych.
Odkryj warianty CoboPal oraz elastyczne możliwości konfiguracji i finansowania.
1 godzina – instalacja i uruchomienie
5 minut ustawienie schematu paletyzacji
2600 mm maksymalna wysokość
od 6 sek. na karton
Obsługa 1 lub 2 końcówki linii
1400 x 1400 mm – max. rozmiar palety
Chwytanie wielu kartonów w 1 cyklu
Obsługuje orientację etykiet
Automatyczne generowanie warstw

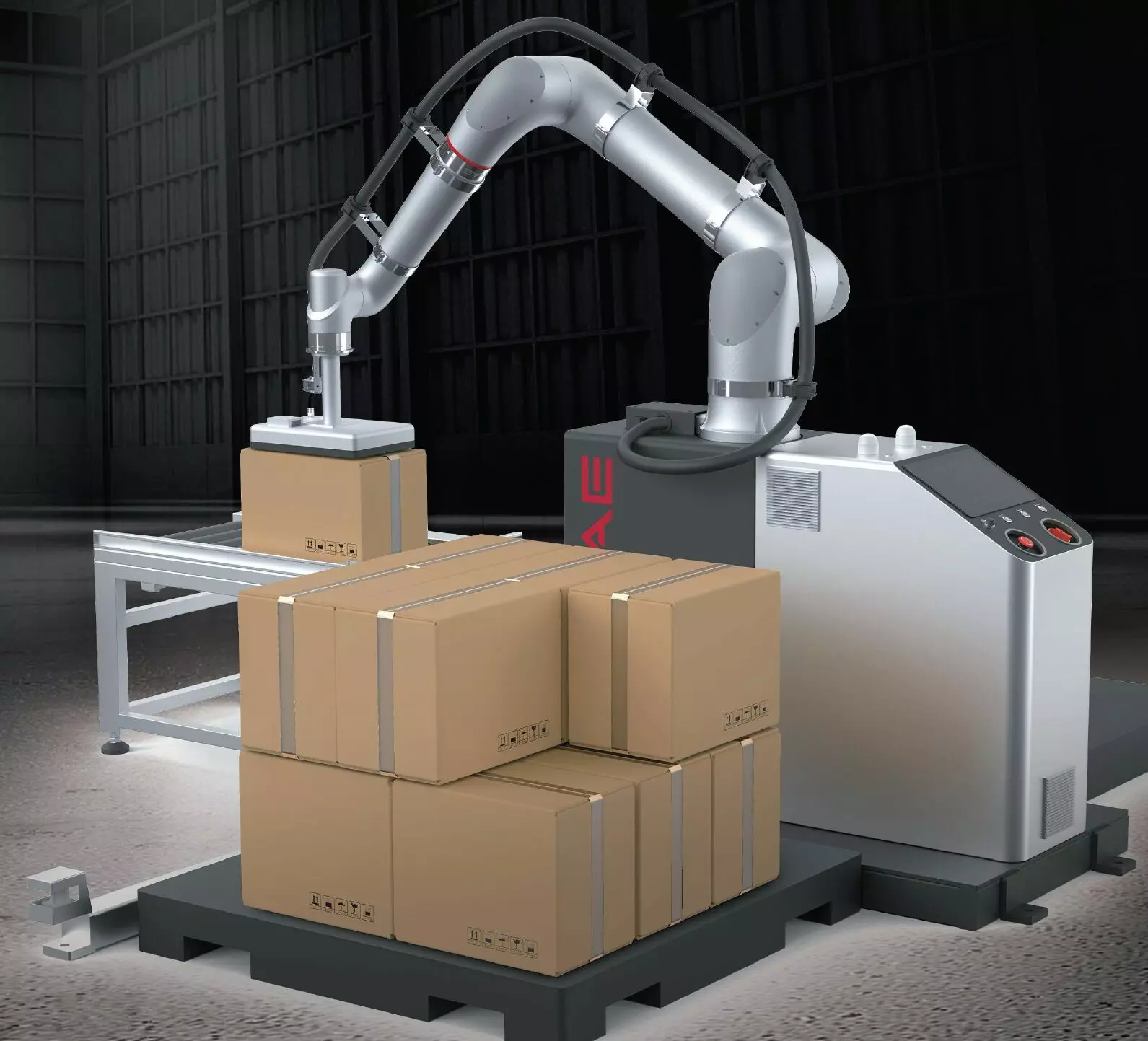

Zbudowany do pracy. Gotowy na wysokie wydajności.
od 6 sek/ karton. Zero kompromisów.
Paletyzuj przez 24h z pełną prędkością, szybciej i wydajniej niż dotychczas. Bez przerw, zwolnień i zmęczenia. Przy podwójnym pobieraniu 2x szybciej.
Elastyczne narzędzie.
Setki wariantów pracy.
500+ różnych programów. Pobieranie wielu kartonów w jednym cyklu. Obsługa 1/2 końcówek linii. Szybkie łączenie z innymi maszynami na linii.
45 kg.
Duży udźwig.
Szybkie Coboty xMate o udźwigu do 45 kg, pozwalają na obsługę różnorodnych produktów i chwytaków. Dla większych udźwigów roboty przemysłowe.
Kompaktowy. Idealny na małych powierzchniach.
Idealny do istniejących końcówek linii, gdzie nie ma miejsca na tradycyjną robotyzację wymagającą dużo miejsca. Wymiary już od 3,44 x 1,65 m
Zero programowania Intuicyjny GUI
Graficzne programowanie jak w smartfonie. Szybkie szkolenie 1-2h. Automatyczne generowanie schematów paletyzacji.
Bezpieczny i precyzyjny. Ceertyfikacja TUV
Czujniki siły i momentu w każdej osi cobota, 21+ funkcji bezpieczeństwa pozwalają na precyjną i bezpieczną pracę bez dodatkowych wygrodzeń.

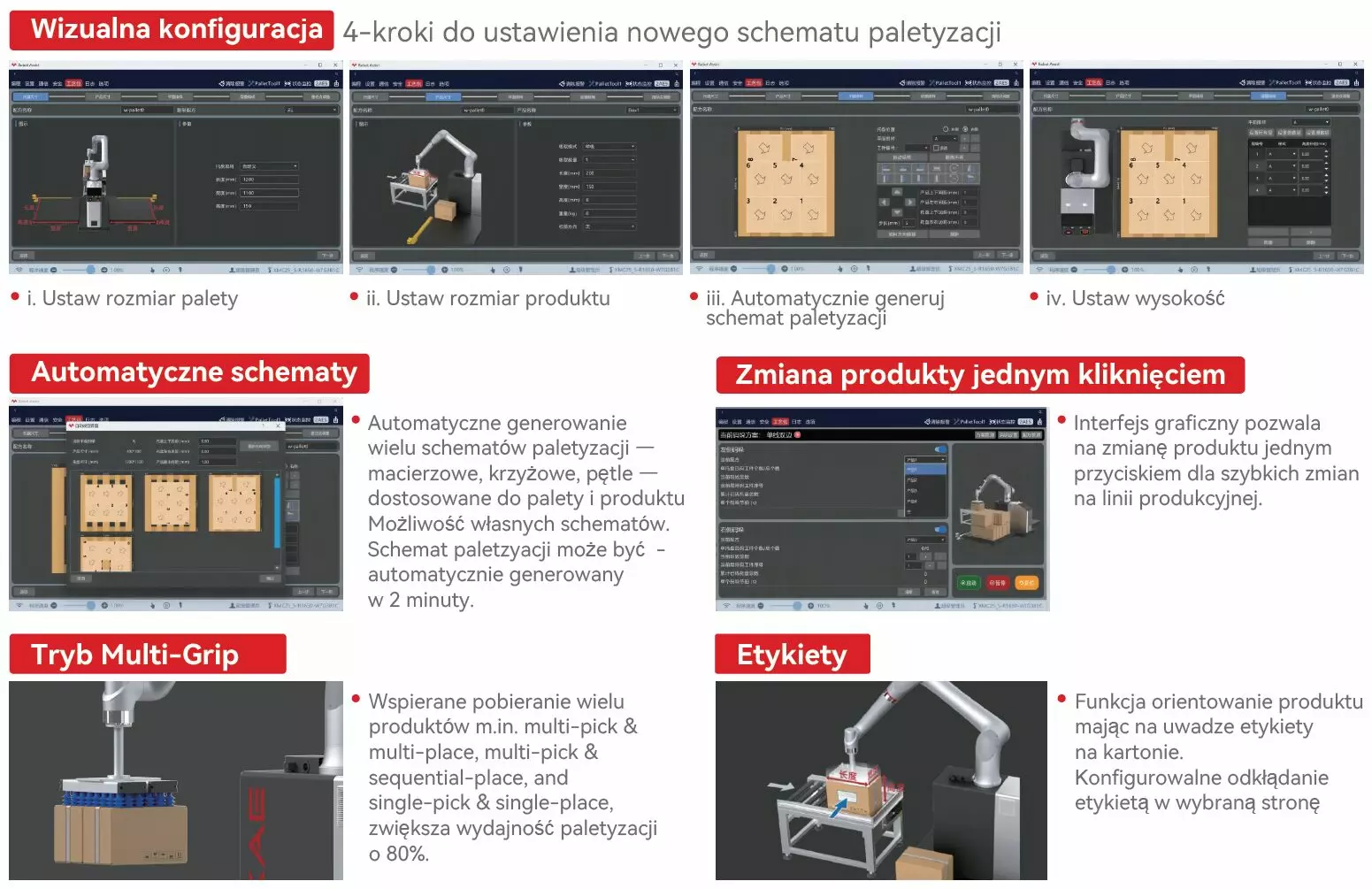

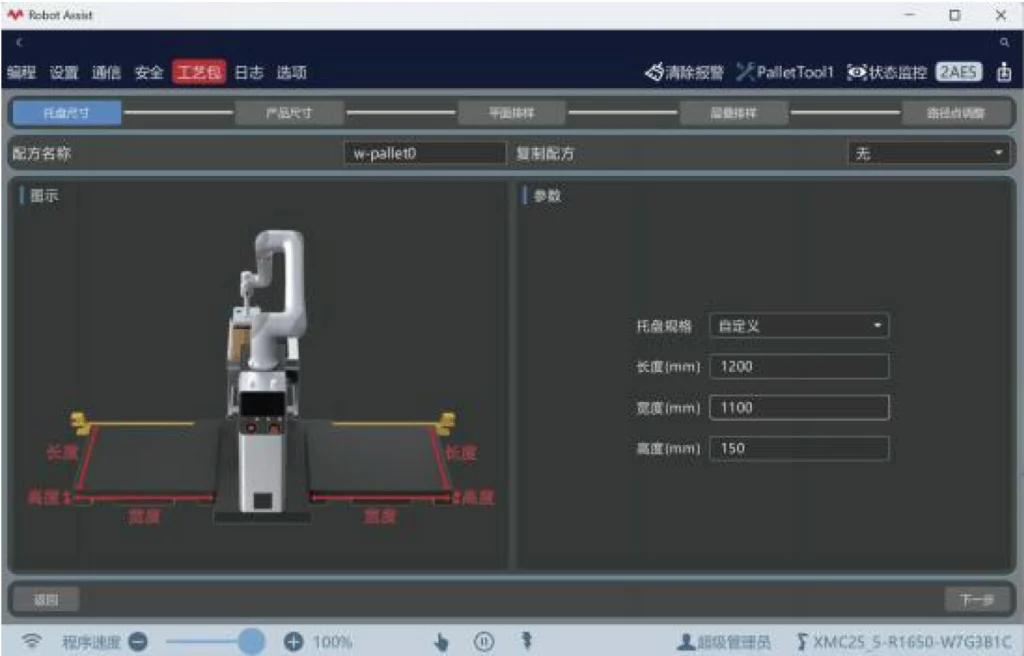

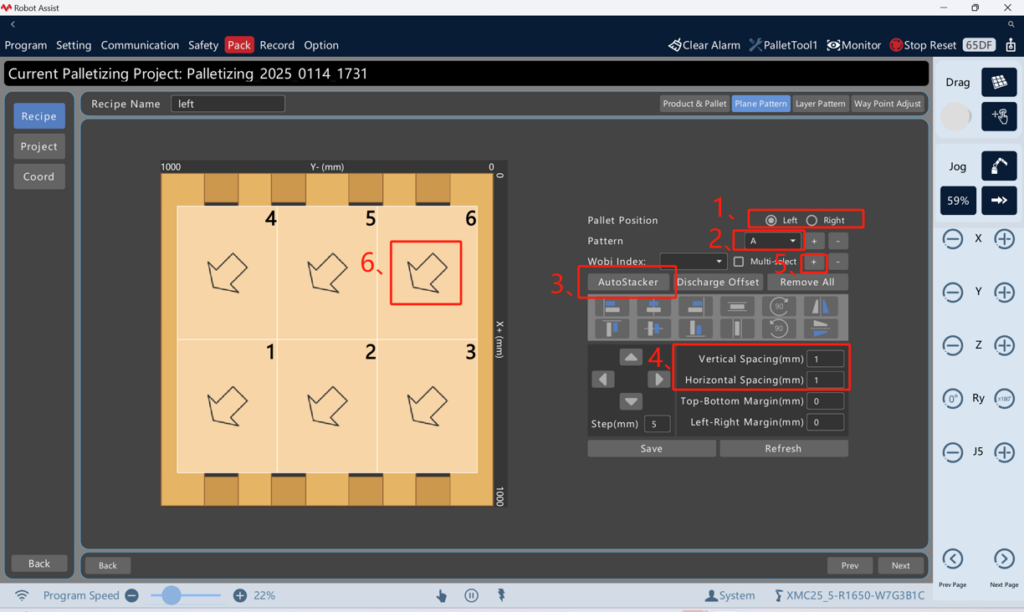

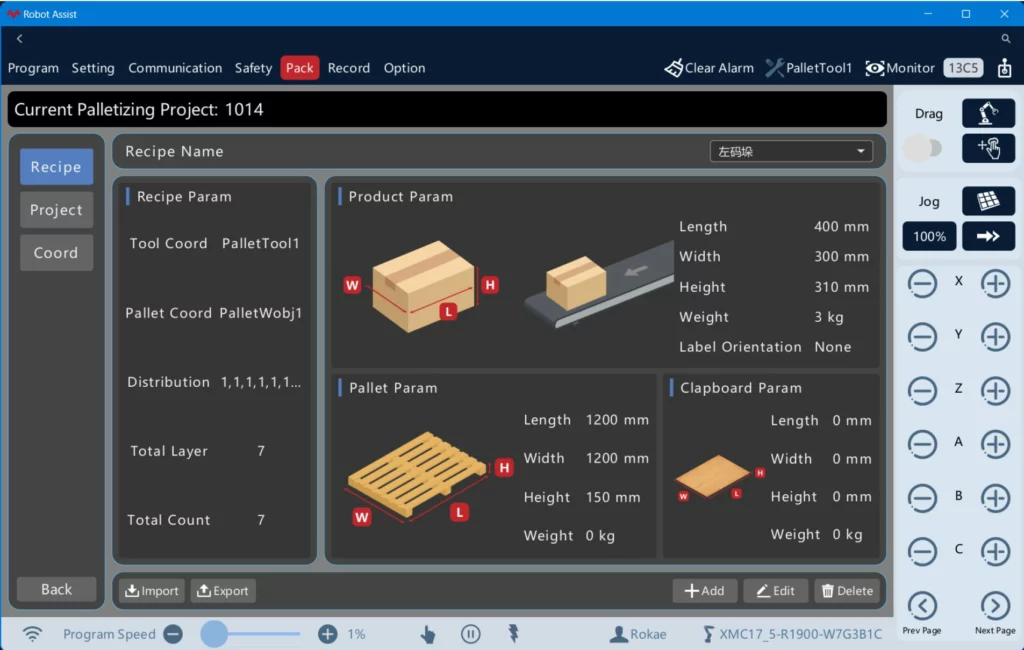

Ustaw rozmiar palety

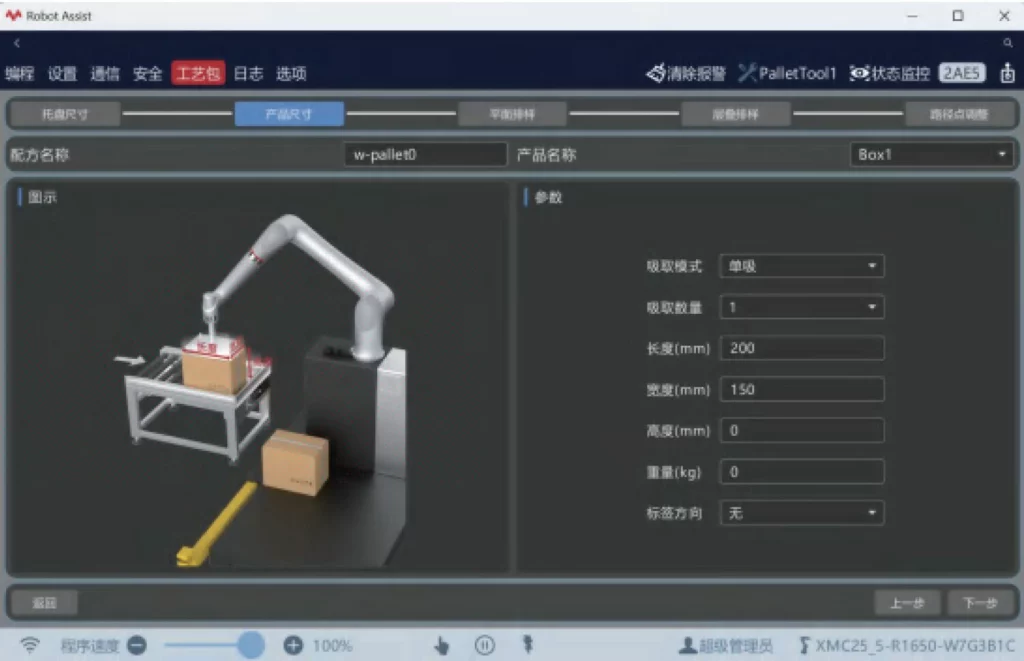

Ustaw rozmiar produktu

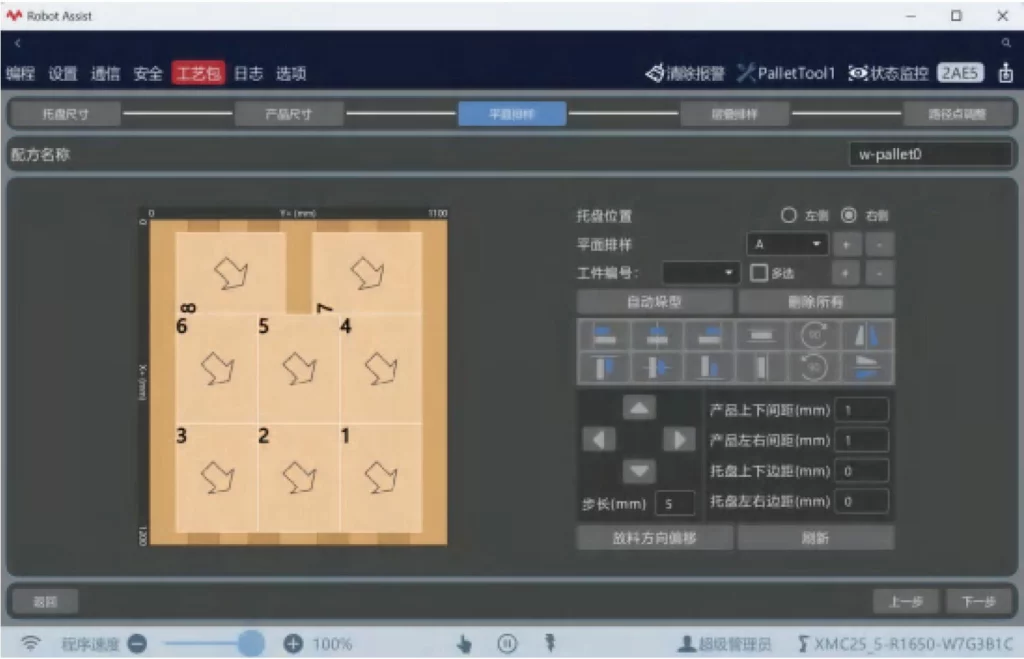

Generuj schemat warstwy

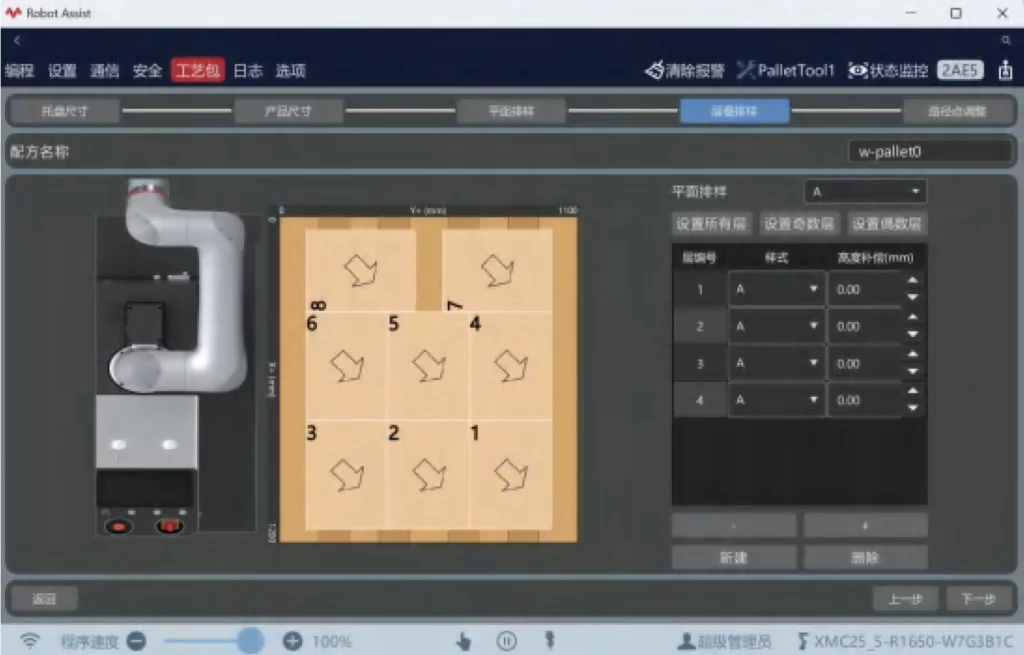

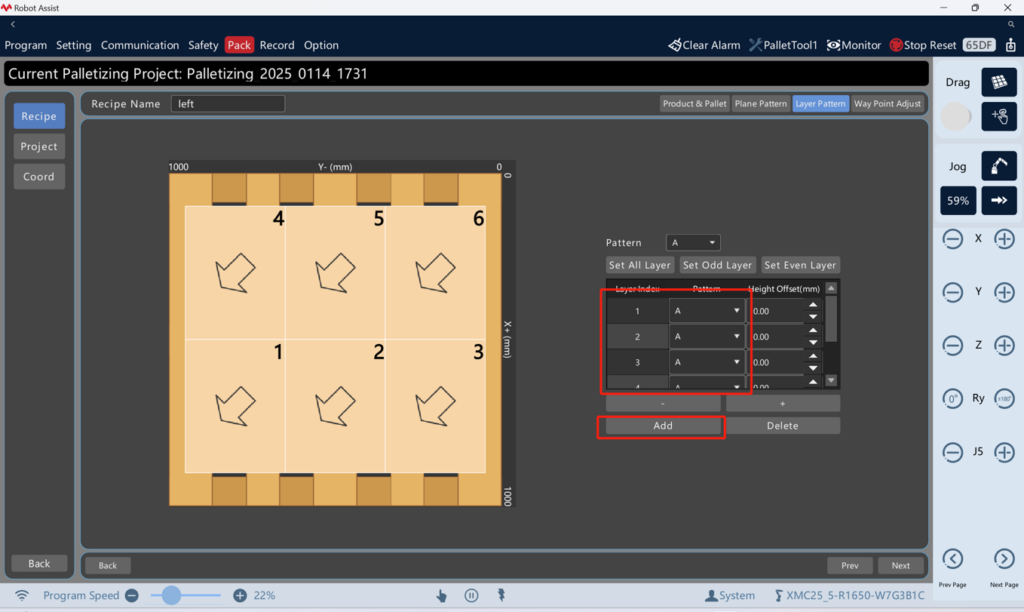

Ustaw warstwę palety

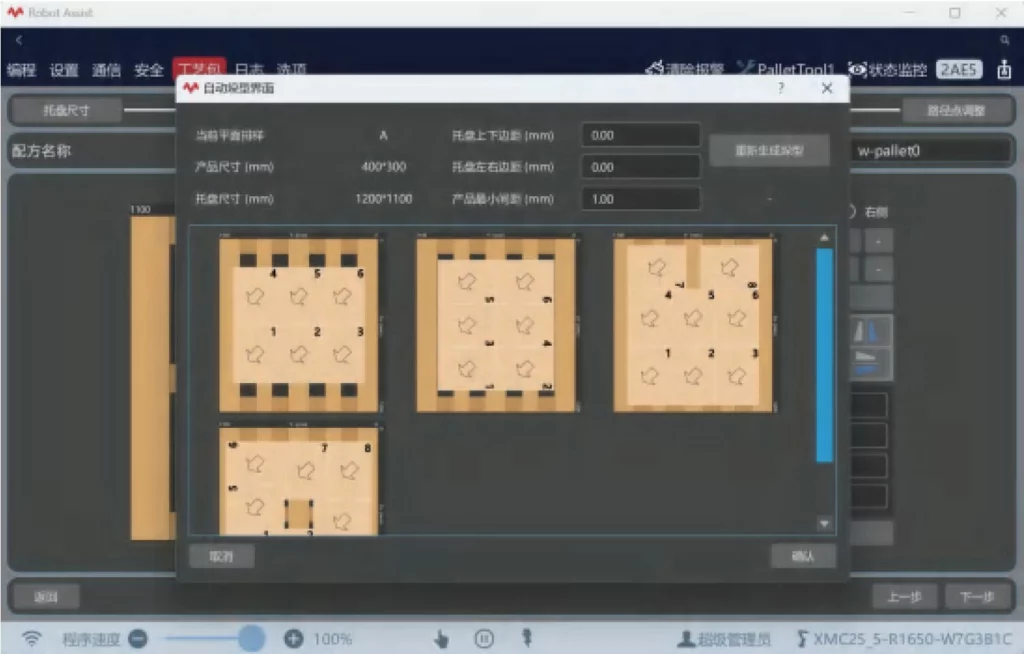

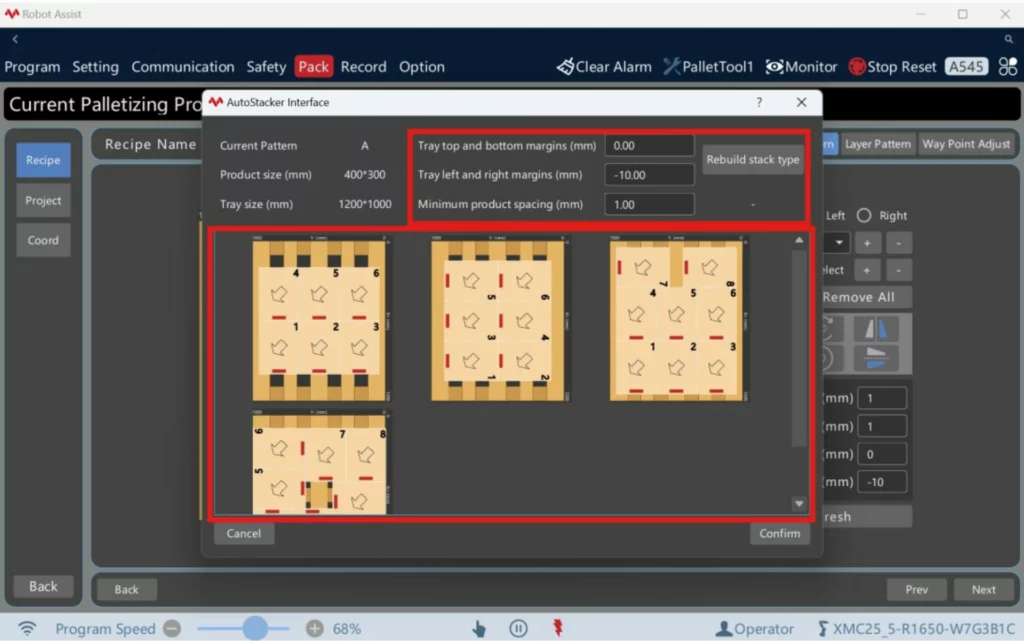

Automatyczne generowanie wielu schematów paletyzacji – macierzowe, krzyżowe, pętle. Dostosowane do palety i produktu. Możliwość własnych schematów. Generator w 2 minuty podpowiada Ci kilka wariantów ustawienia produktów na warstwie.
Wspierane pobierania wielu
produktów m.in. multi-pick &
multi-place, multi-pick &
sequential-place, and
single-pick & single-place,
zwiększa wydajność paletyzacji
i pozwala paletyzować
szybciej niż 6 sek. na karton.

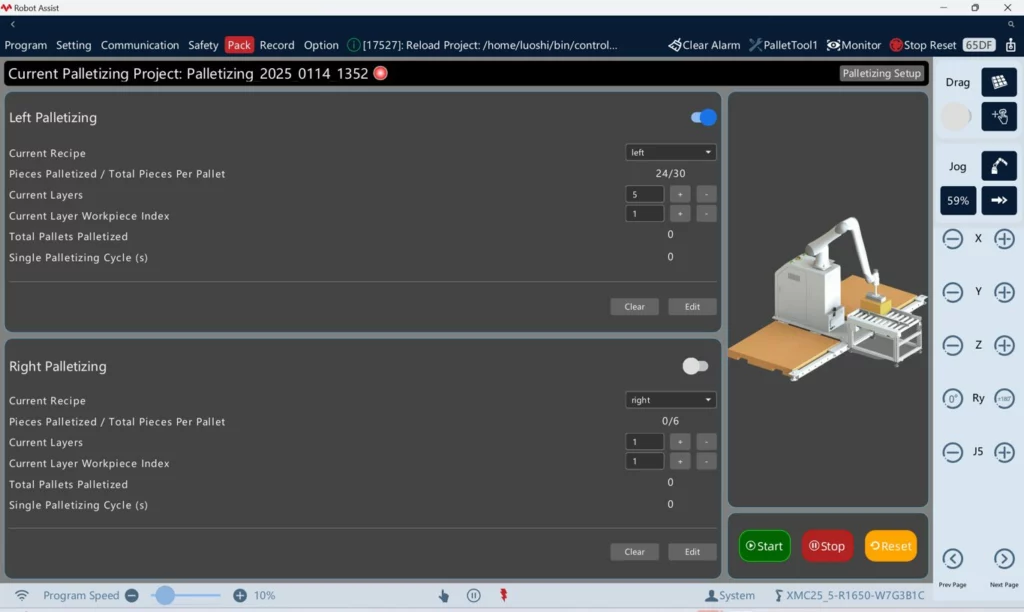

Interfejs graficzny pozwala
na zmianę produktu jednym
przyciskiem dla szybkich zmian
na linii produkcyjnej. Mając zapisane produkty, które wcześniej paletyzował, szybko zmienisz konfigurację paletyzacji bez przestoju na linii.

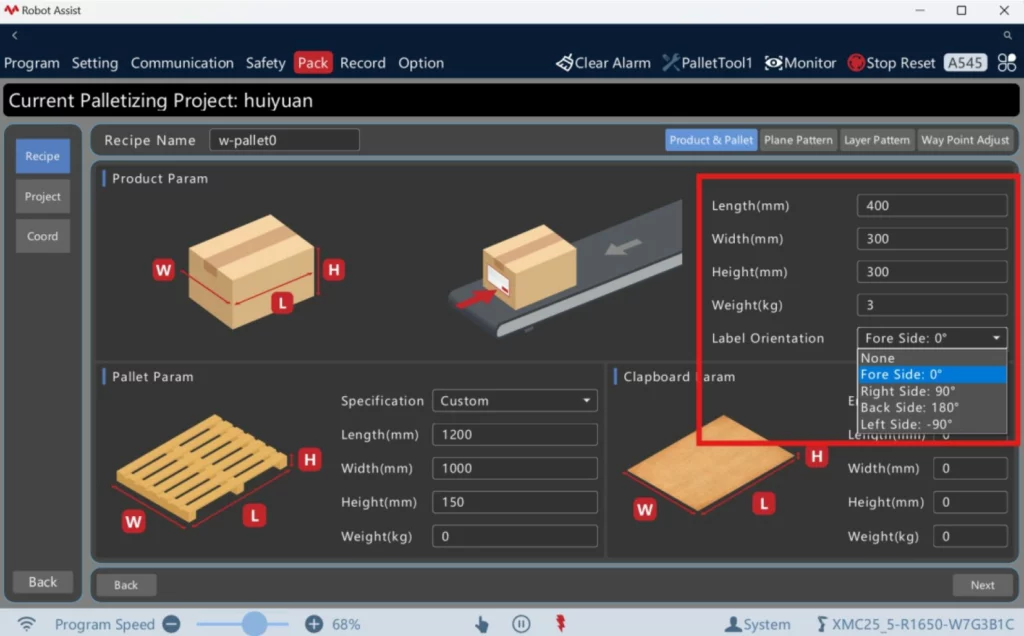

Funkcja orientowania produktu
mając na uwadze etykiety
na kartonie.
Konfigurowalne odkładanie
etykietą w wybraną stronę. Możesz czytać etykiety dodatkowym skanerem i w zależności od kodu układać na lewej lub prawej palecie.

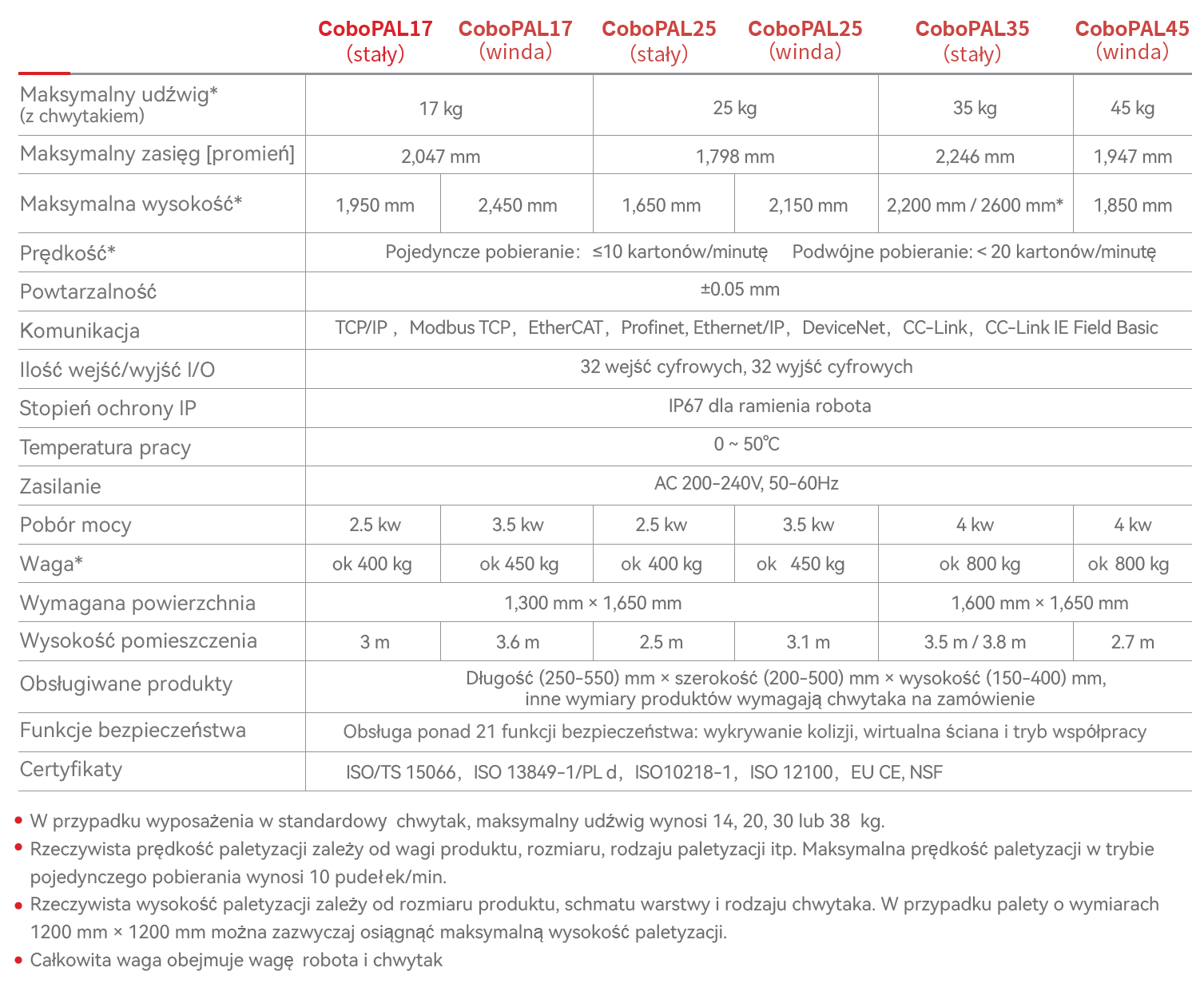

Dane techniczne
CoboPAL-17
(stały)
CoboPAL-17
(winda)
CoboPAL-25
(stały)
CoboPAL-25
(winda)
CoboPAL-35
(stały)
CoboPAL-45
(winda)
Max. udźwig*
(z chwytakiem)
17 kg
25 kg
35 kg
45 kg
Max. zasięg
(promień)
2047 mm
1798 mm
2246 mm
1947 mm
Max. wysokość
paletyzacji
1950 mm
2450 mm
1650 mm
2150 mm
2200 mm
2600 mm (winda)
1850 mm
Prędkosć**
Pobieranie pojedyncze: ≤ 10 produktów / min.; Pobieranie podwójne ≤ 20 produktów / min.
Powtarzalność
± 0.05 mm
Komunikacja
TCP/IP ，Modbus TCP，EtherCAT，Profinet, Ethernet/IP，DeviceNet，CC-Link，CC-Link IE Field Basic
Wejścia/wyjścia I/O
32 wejść cyfrowych, 32 wyjść cyfrowych
Stopień ochrony IP
IP 67 [ramię robota]
Temperatura pracy
0°C do +50°C
Zasilanie
200-240V AC, 50 Hz
Pobór mocy
2.5 kW
3.5 kW
2.5 kW
3.5 kW
4.5 kW
4.5 kW
Masa własna***
ok. 400 kg
ok. 450 kg
ok. 400 kg
ok. 450 kg
ok. 800 kg
ok. 800 kg

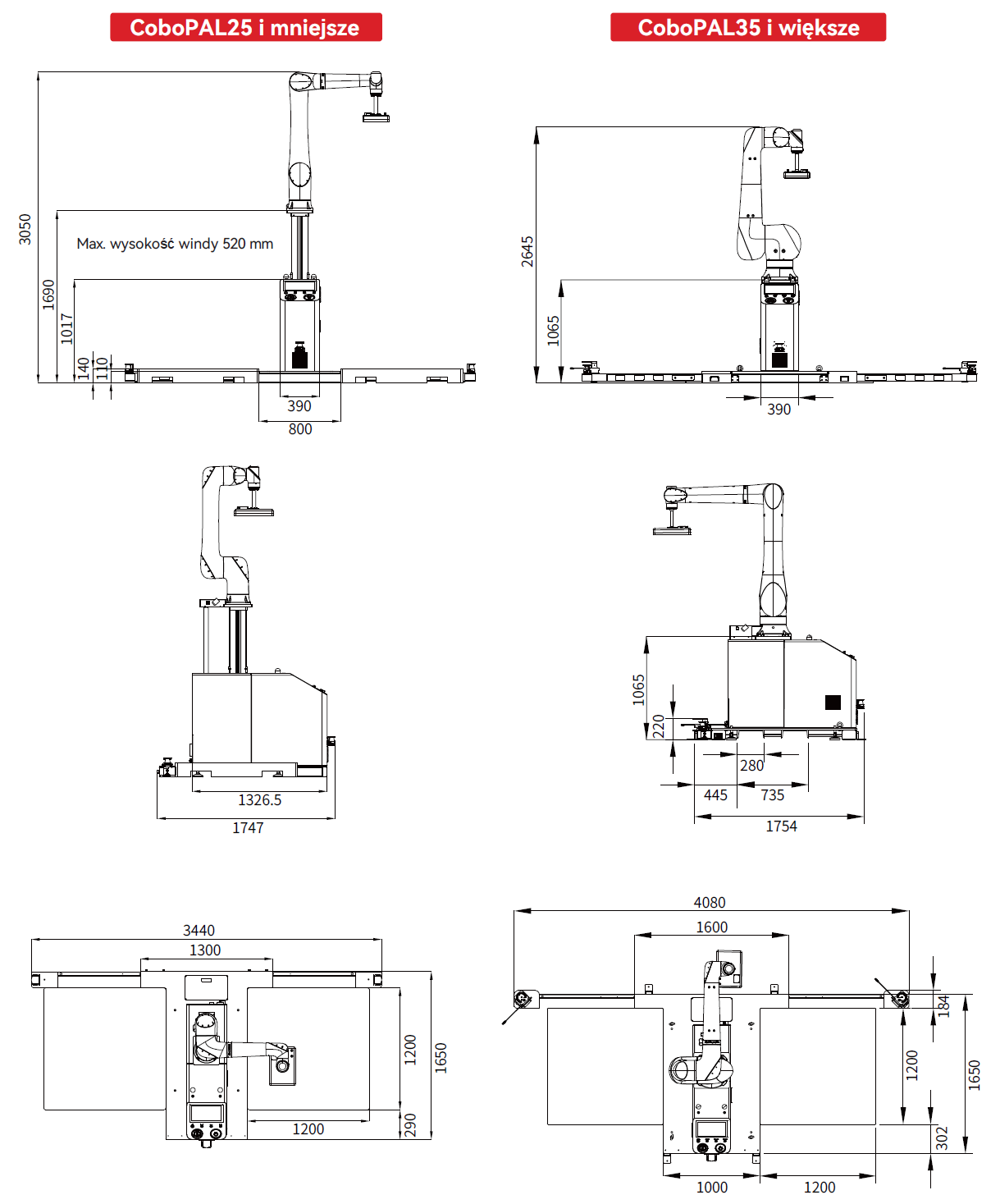

Powierzchnia
1300 x 1650 mm
1600 x 1650 mm
Wysokośc
pomieszczenia
3000 mm
3600 mm
2500 mm
3100 mm
3500 mm
3800 mm (winda)
2700 mm
Obsługiwane produkty
Długość (250-550) mm × szerokość (200-500) mm × wysokość (150-400) mm,
inne wymiary produktów wymagają chwytaka na zamówienie
Funkcje bezpieczeństwa
Obsługa ponad 21 funkcji bezpieczeństwa: wykrywanie kolizji, wirtualna ściana i tryb współpracy
Standardy
ISO/TS 15066，ISO 13849-1/PL d，ISO10218-1，ISO 12100，EU CE, NSF

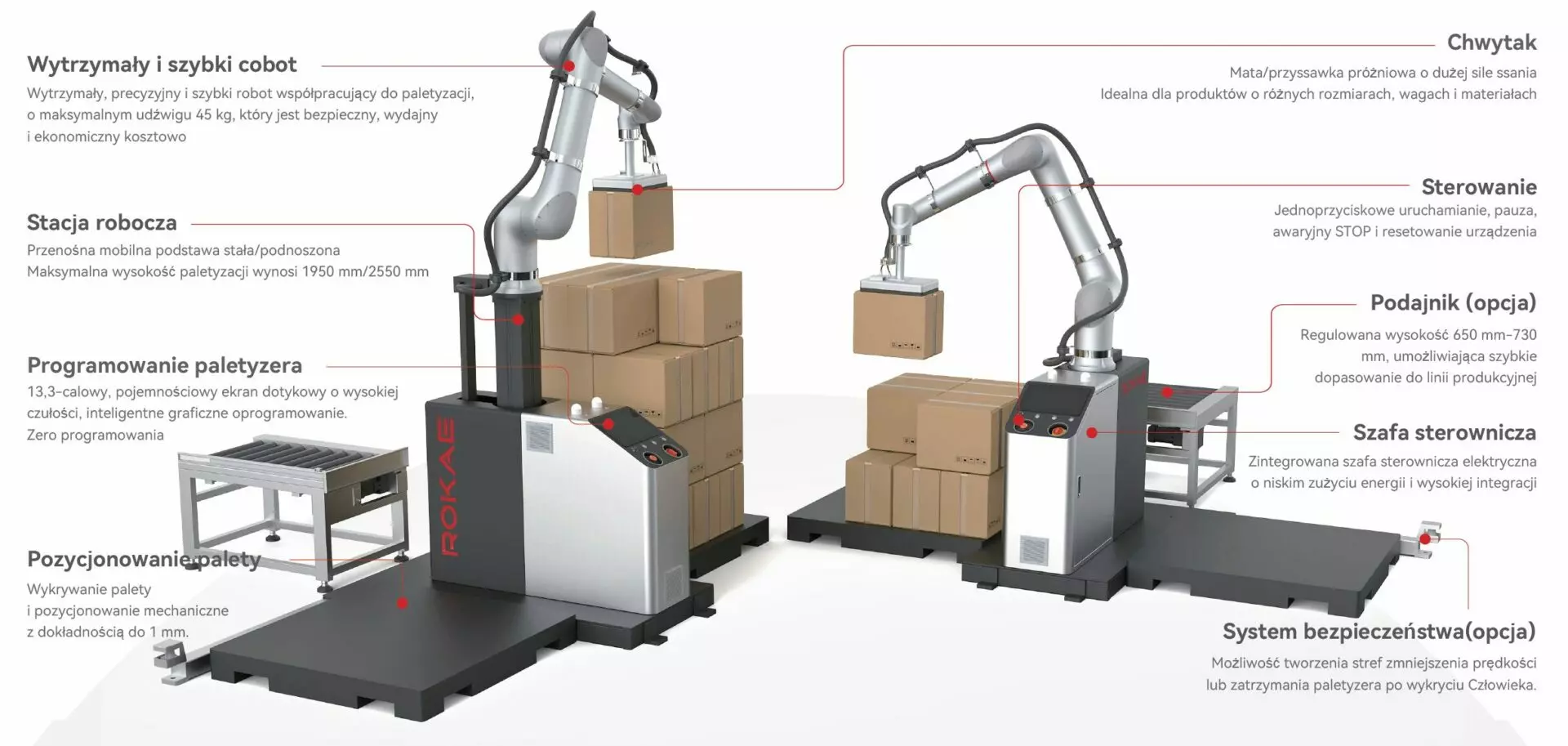

Wyposażenie standardowe
ramię robota, szafa sterownicza z dotykowym panelem HMI i sterownikiem, odbojnice do palet, konstrukcja stała/winda, chwytak mata podciśnieniowa
Wyposażenie opcjonalne
3 x skanery bezpieczeństwa, transporter 1000 mm długość x 750 mm wysokość x 650 mm szerokość z pozycjonowaniem kartonów i czujnikiem obecności kartonu, czytnik etykiet, magazynek przekładek
* w przypadku wyposażenia w standardowy chwytak, maksymalny udźwig wynosi 14, 20, 30 lub 38 kg.
** rzeczywista prędkość paletyzacji zależy od wagi produktu, rozmiaru, rodzaju paletyzacji itp.
*** Masa zależy od wyposażenia opcjonalnego
Maksymalna prędkość paletyzacji w trybie pojedynczego pobierania wynosi 10 produktów/min.
Rzeczywista wysokość paletyzacji zależy od rozmiaru produktu, schmatu warstwy i rodzaju chwytaka.
W przypadku palety większych niż 1200 mm × 1200 mm wysokość paletyzacji może być mniejsza dla niektórych formatów produktów.
Całkowita masa własna obejmuje robota i chwytak.
Od 193 800 zł JUŻ ZA 4420 PLN NETTO/MIES.
Od 141 700 zł JUŻ ZA 3480 PLN NETTO/MIES.
Od 121 700 zł JUŻ ZA 2780 PLN NETTO/MIES.
Od 192 300 zł JUŻ ZA 4395 PLN NETTO/MIES.
Od 152 700 zł JUŻ ZA 3380 PLN NETTO/MIES.
Od 131 700 zł JUŻ ZA 2980 PLN NETTO/MIES.
Od 97 800 zł JUŻ ZA 2430 PLN NETTO/MIES.
