Spawanie laserowe stali nierdzewnej: krawędzie, gaz i parametry

Stal nierdzewna dobrze znosi spawanie laserowe. Wiązka wprowadza mało ciepła, więc spoina jest wąska, detal mniej się odkształca, a przebarwień do usunięcia jest mniej niż po TIG-u czy MIG-u. Jest jeden warunek: laser wybacza znacznie mniej niż łuk. O jakości spoiny decyduje najczęściej to, co dzieje się przed naciśnięciem spustu: jak wycięto krawędź, jaki zostawiono luz, czy detal jest czysty i czym go osłonięto. Poniżej opisujemy cały proces krok po kroku, z liczbami tam, gdzie da się je podać, i z ostrzeżeniem tam, gdzie łatwo o błąd.

TL;DR

• Cienkie blachy nierdzewne łączy się doczołowo na równych krawędziach bez fazowania. Grubsze detale, powyżej 2 do 3 mm, dostają lekki ukos, który można wykonać już podczas cięcia laserowego.
• Luz montażowy pilnuje się w okolicach dziesiątych części milimetra. Szczelina powyżej 0,8 mm zwykle oznacza kłopot z wypełnieniem spoiny albo konieczność użycia drutu.
• Tlenki, oleje, smary i resztki folii ochronnej to główne źródła porowatości. Detal musi być czysty, a krawędź najlepiej cięta w azocie.
• Gaz osłonowy i tempo prowadzenia głowicy decydują o kolorze spoiny. Tęczowe nalotowe barwy świadczą o zbyt słabej osłonie lub nadmiarze ciepła.
• Spawarka laserowa wymaga oceny ryzyka stanowiskowego. Znak CE maszyny nie zwalnia z tego obowiązku pracodawcy.

Spis treści

• Dlaczego laser i stal nierdzewna dobrze się rozumieją
• Laser, TIG czy MIG: co wybrać do nierdzewki
• Przygotowanie krawędzi do spawania laserem
• Czystość detalu: tlenki, smary i folia
• Gaz osłonowy i przebarwienia przy spoinie
• Czy do spawania laserowego potrzebny jest drut
• Parametry: jak dojść do stabilnej spoiny
• Bezpieczeństwo przy spawarce laserowej
• Jak to widzimy w JM-TRONIK
• Spawarki LaserWeld do stali nierdzewnej
• FAQ
• Źródła

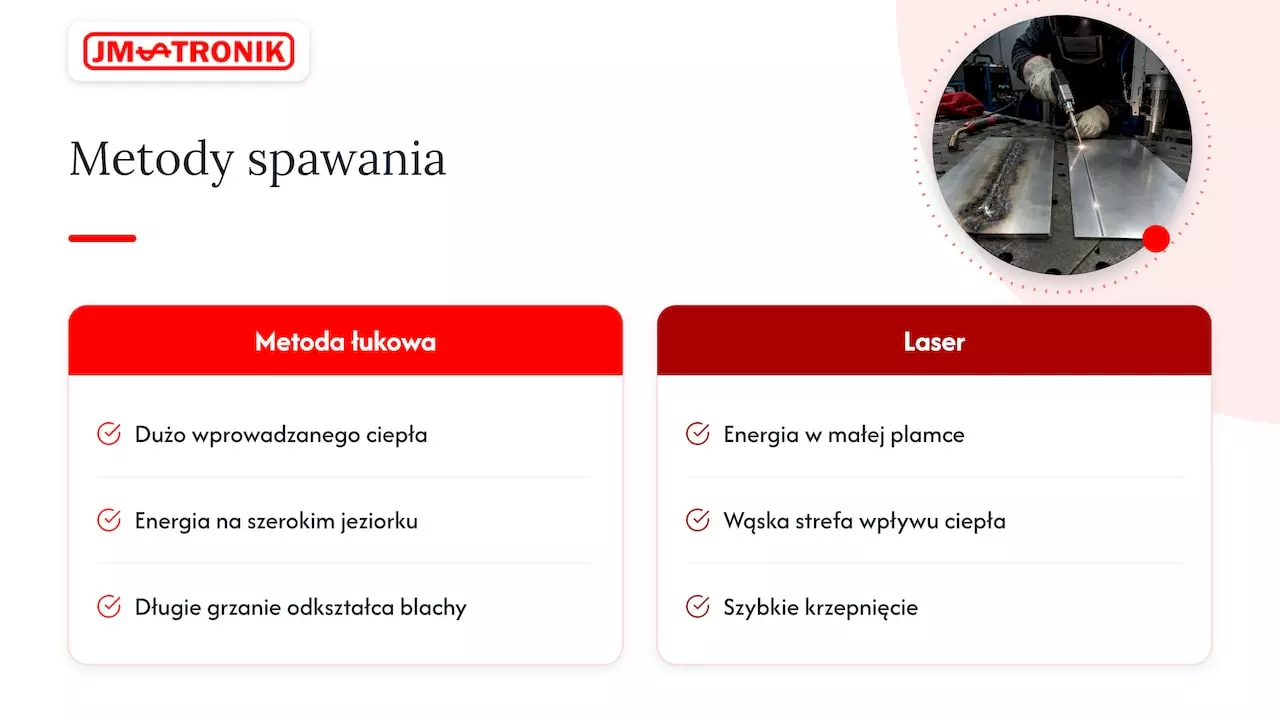

Dlaczego laser i stal nierdzewna dobrze się rozumieją

Stal nierdzewna jest wrażliwa na ciepło. Za długie grzanie oznacza odkształcenia cienkich blach, szerokie pasmo przebarwień wokół spoiny i ryzyko pogorszenia odporności korozyjnej w strefie wpływu ciepła. Klasyczne metody łukowe wprowadzają tego ciepła dużo, bo energia rozkłada się na szerokim jeziorku.

Laser skupia energię w bardzo małej plamce. Materiał topi się punktowo, szybko krzepnie, a strefa wpływu ciepła pozostaje wąska. W praktyce warsztatowej daje to trzy korzyści: mniej prostowania po spawaniu, mniej szlifowania i polerowania, a przy widocznych spoinach (balustrady, meble ze stali, obudowy, zbiorniki) estetyczne łączenie prawie bez obróbki wykańczającej. Spajanie cienkościennych elementów z blach nierdzewnych wiązką laserową od lat jest przedmiotem badań polskich spawalników, czego przykładem jest artykuł o wykorzystaniu źródeł laserowych do spajania cienkościennych elementów nierdzewnych w Przeglądzie Spawalnictwa.

Najczęściej spawane laserem gatunki to austenityczne stale chromowo-niklowe, takie jak 1.4301 (AISI 304) i 1.4404 (AISI 316L). Spawają się przewidywalnie i to na nich operatorzy najszybciej uczą się metody. Gatunki ferrytyczne również dają się łączyć, choć ich ziarno łatwiej się rozrasta przy przegrzaniu. Gatunki martenzytyczne i duplex wymagają już technologii dobranej indywidualnie i próbnych spoin, zanim trafią do produkcji.

Laser, TIG czy MIG: co wybrać do nierdzewki

Każda z tych metod ma swoje miejsce w zakładzie. Poniższe porównanie dotyczy typowej produkcji z blach i profili nierdzewnych o niewielkiej i średniej grubości.

Wniosek dla produkcji seryjnej jest prosty: laser wygrywa tempem, estetyką i ograniczeniem obróbki po spawaniu, ale tylko wtedy, gdy zakład potrafi powtarzalnie dostarczyć dobrze dopasowane, czyste detale. Tam, gdzie szczeliny są duże i zmienne, a części idą prosto z nożyc gilotynowych bez kontroli, łuk dalej bywa bezpieczniejszym wyborem.

Przygotowanie krawędzi do spawania laserem

Zadaniem przygotowania brzegów, w każdej metodzie, jest zapewnienie wymaganego przetopu i ułatwienie spawania. W spawaniu laserowym ten etap ma jeszcze większą wagę, bo plamka wiązki jest mała i nie „zbierze” krzywej krawędzi tak jak szeroki łuk.

Cienkie blachy: równa krawędź bez ukosu

Przy złączach doczołowych cienkich elementów zaleca się idealnie równe krawędzie bez fazowania, a przy grubszych detalach, powyżej 2 do 3 mm, lekki ukos, który można wykonać w jednej operacji podczas cięcia laserowego, bez osobnej obróbki mechanicznej. Dla blach rzędu 1 mm najlepszą krawędzią jest po prostu dobra krawędź po cięciu laserem: prosta, prostopadła, bez nadtopień i zadziorów.

Na nożycach gilotynowych łatwo o lekkie zawinięcie krawędzi i zadzior. Przy TIG-u spawacz to skoryguje, przy laserze taki zadzior tworzy miejscową szczelinę i podcięcie. Jeśli tniesz mechanicznie, krawędź trzeba wyrównać i stępić zadzior, zanim detal trafi na stół spawalniczy.

Grubsze detale: ukos wycięty od razu

Powyżej kilku milimetrów wiązka ręcznej spawarki zaczyna mieć trudność z pełnym przetopem na prostej krawędzi. Wtedy stosuje się lekki ukos, a często także drut dodatkowy. Największa oszczędność pojawia się, gdy ukos powstaje na wycinarce w tym samym przebiegu co kontur detalu: odpada szlifowanie, a każda kolejna część ma identyczną geometrię.

To, czy krawędź po cięciu w ogóle trzeba wykańczać, zależy od funkcji detalu, wymagań estetycznych i dalszych procesów, takich jak gięcie, spawanie czy malowanie. Do spawania laserowego warto przyjąć zasadę: gratujemy tylko tam, gdzie zadzior wpływa na pasowanie, a nie „na wszelki wypadek”.

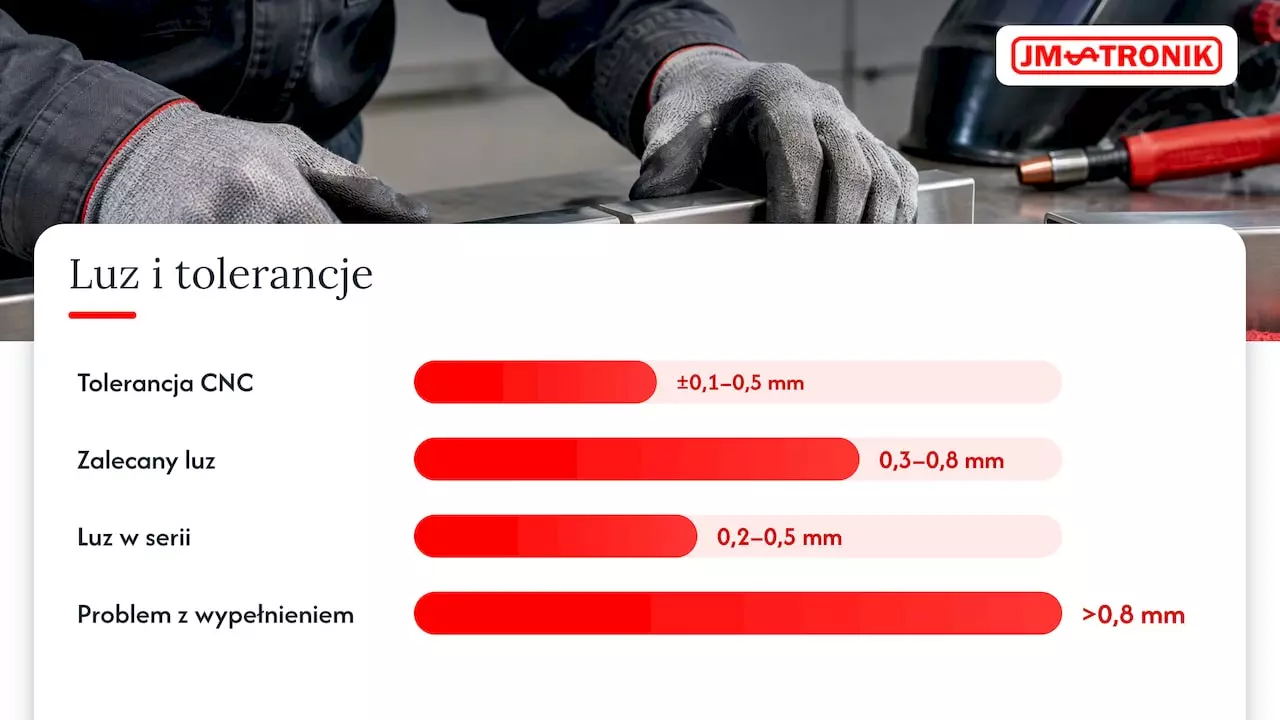

Luz montażowy i tolerancje

To najważniejsza liczba w całym procesie. Typowa tolerancja cięcia CNC według ISO 9013 mieści się w granicach od ±0,1 mm do ±0,5 mm, a zalecany luz montażowy to 0,3 do 0,8 mm. Przy powtarzalnej produkcji seryjnej celuje się zwykle węziej: luz w przedziale 0,2 do 0,5 mm, a przekroczenie 0,8 mm często prowadzi do problemów z wypełnieniem spoiny.

W praktyce oznacza to, że tolerancje trzeba liczyć łącznie: odchyłka cięcia, odchyłka gięcia i dokładność przyrządu sumują się w szczelinę, którą widzi wiązka. Jeśli pierwszy raz układasz taki łańcuch wymiarowy, pomocny będzie praktyczny przewodnik po tolerancjach w obróbce, który dobrze tłumaczy, jak zapisywać i kontrolować odchyłki części współpracujących.

Kilka zasad, które sprawdzają się na hali:

1. Przyrząd spawalniczy lub dociski są obowiązkowe przy seriach. Ręczne przytrzymywanie detalu daje szczelinę zmienną wzdłuż spoiny.
2. Sczepiaj gęsto i krótko, laserem, z tej samej strony, z której będziesz spawać. Rzadkie sczepy przy cienkiej blasze pozwalają krawędziom rozejść się pod wpływem ciepła.
3. Przy złączach zakładkowych dociskaj blachy do siebie na całej długości. Szczelina między warstwami działa jak izolator i zaburza przetop.
4. Mierz luz szczelinomierzem na pierwszych sztukach z serii, a nie dopiero przy reklamacji.

Co zapisać na rysunku wykonawczym

Największy zysk z lasera pojawia się wtedy, gdy o spawaniu myśli się już przy projekcie CAD. Rysunek powinien jasno definiować tolerancję krawędzi, minimalny luz montażowy i wymagany kąt ukosowania, zamiast zostawiać ich interpretację operatorowi. Dopisek o gotowości krawędzi do spawania pozwala pominąć szlifowanie, pod warunkiem że cięcie odbywa się w azocie, który nie zostawia warstwy tlenkowej.

Czystość detalu: tlenki, smary i folia

Zakłady, które przechodzą z TIG-u na laser, często traktują nową maszynę jako prosty zamiennik i nie zmieniają sposobu przygotowania detali. To błąd. Nawet śladowe ilości olejów i smarów w procesie laserowym powodują niestabilność procesu i porowatość spoiny, wyraźniej odczuwalne niż przy metodach łukowych. Konieczne jest też usunięcie tlenków i zgorzeliny ze strefy łączenia.

Sprawdzona kolejność przygotowania detalu ze stali nierdzewnej:

1. Cięcie w azocie. Krawędź jest jasna, bez tlenków, gotowa do spawania bez szlifowania. Krawędź po cięciu w tlenie wymaga usunięcia warstwy tlenkowej przed spawaniem.
2. Zdjęcie folii ochronnej w pasie kilku centymetrów od linii spoiny. Klej z folii odparowuje pod wiązką i daje pory oraz kopcenie.
3. Odtłuszczenie strefy spoiny czystym środkiem, który nie zostawia filmu, i czystą ściereczką, nie tą samą, którą wyciera się stół.
4. Narzędzia tylko do nierdzewki. Szczotka czy ściernica używana wcześniej na stali czarnej przenosi cząstki żelaza, które potem rdzewieją na powierzchni.
5. Spawanie bez zwłoki. Odtłuszczony detal odłożony na kilka dni zbiera kurz i odciski palców.

Główne wyzwanie przy wdrożeniu lasera to nie sama maszyna, ale zmiana nawyków zakładu: od rygorystycznej czystości po precyzyjne pasowanie. Tam, gdzie detale przychodzą z warstwą tlenków lub zanieczyszczeń, rozwiązaniem bywa czyszczenie laserowe przed spawaniem, bez chemii i bez ścierniwa.

Gaz osłonowy i przebarwienia przy spoinie

Rozgrzana nierdzewka łączy się z tlenem z powietrza. Efektem są nalotowe barwy: od słomkowej, przez niebieską, po szarą. Im ciemniejszy kolor, tym grubsza warstwa tlenków i tym większe ryzyko, że odporność korozyjna w tym miejscu spadnie.

Przy spawaniu laserowym stosuje się zwykle argon albo azot. Kilka praktycznych obserwacji:

• Kierunek i wydatek gazu muszą chronić jeziorko i świeżo zakrzepłą spoinę. Zbyt mały wydatek nie osłoni, zbyt duży wprowadzi turbulencje i zassie powietrze.
• Tempo prowadzenia głowicy wpływa na kolor tak samo jak gaz. Zbyt wolny ruch to nadmiar ciepła i szerokie pasmo przebarwień.
• Osłona grani jest potrzebna, gdy liczy się odporność korozyjna od strony wewnętrznej, na przykład w rurach i zbiornikach na media.
• Wymagania odbiorcy decydują o dalszej obróbce. Spoiny w strefie kontaktu z żywnością czy chemią zwykle wymagają usunięcia przebarwień i przywrócenia warstwy pasywnej, zgodnie ze specyfikacją klienta.

Dobra wiadomość jest taka, że wąska strefa wpływu ciepła lasera daje przebarwienia wąskie i jasne. Często wystarczy krótkie czyszczenie, a nie mozolne polerowanie całego pasa wokół spoiny.

Czy do spawania laserowego potrzebny jest drut

Nie zawsze. Przy cienkich blachach z dobrym pasowaniem spawa się bez materiału dodatkowego, przetapiając same krawędzie. To najszybszy i najczystszy wariant.

Drut przydaje się w trzech sytuacjach: gdy szczelina zbliża się do górnej granicy tolerancji, gdy potrzebny jest nadlew lub spoina pachwinowa o określonym wymiarze oraz przy grubszych detalach z ukosem. Gatunek drutu dobiera się do materiału rodzimego, tak jak w innych metodach. Ręczne spawarki z podajnikiem drutu dają tu dużą elastyczność, ale drut nie zastępuje dobrego pasowania: maskuje błąd, a nie go usuwa.

Parametry: jak dojść do stabilnej spoiny

Nie ma jednej tabeli parametrów, która zadziała na każdej maszynie. Moc, prędkość, położenie ogniska, częstotliwość i amplituda oscylacji (wobblingu) oraz wydatek gazu zależą od źródła lasera, głowicy, grubości, rodzaju złącza i pozycji spawania. Rozsądna droga wygląda tak:

1. Zacznij od programów zalecanych przez producenta maszyny dla danej grubości i gatunku.
2. Spawaj próbki z tego samego materiału, w tym samym przyrządzie, z tym samym luzem co produkcja.
3. Przetnij próbki i sprawdź przetop na zgładzie, a nie tylko wygląd lica.
4. Zmieniaj jeden parametr naraz i zapisuj wynik.
5. Zatwierdzone ustawienia zapisz w maszynie jako program dla konkretnego detalu.

W branżach, gdzie odbiorca wymaga udokumentowanej technologii, sam ładny wygląd spoiny nie wystarczy. Potrzebne są badania i uznanie technologii spawania, dlatego warto planować ten etap razem z zakupem maszyny.

Pamiętaj też o elementach eksploatacyjnych głowicy. Okienko ochronne chroni optykę przed odpryskami i oparami. Zabrudzone okienko pochłania część energii, a spoina traci przetop bez zmiany jakichkolwiek ustawień. Jeśli chcesz zrozumieć, dlaczego czystość i jakość optyki ma takie znaczenie, zajrzyj do technicznego omówienia roli szkła w laserach.

Bezpieczeństwo przy spawarce laserowej

Spawarki laserowe do metali to urządzenia dużej mocy, a promieniowanie odbite od błyszczącej nierdzewki jest realnym zagrożeniem dla oczu i skóry, także osób postronnych. Pracodawca w Polsce musi przeprowadzić ocenę ryzyka zawodowego związanego ze sztucznym promieniowaniem optycznym. Zasady takiej oceny opisuje poradnik CIOP-PIB o ocenie ryzyka przy sztucznym promieniowaniu optycznym.

Certyfikat CE maszyny nie zwalnia z oceny stanowiskowej. Przy szybkich wdrożeniach najczęściej pomija się trzy rzeczy: odbicia od detalu i otoczenia, wydzielenie strefy pracy oraz blokady bezpieczeństwa. Operator potrzebuje okularów lub przyłbicy do spawania laserowego dobranej do długości fali i mocy lasera, a strefa pracy powinna być osłonięta ekranami lub kabiną. Gdy nie masz pewności, czy stanowisko spełnia wymagania, oceń je ze specjalistą BHP, zanim pierwszy raz uruchomisz laser w hali.

Jak to widzimy w JM-TRONIK

Od ponad 45 lat pracujemy z zakładami produkcyjnymi i w spawaniu laserowym widzimy ten sam schemat. Firma kupuje spawarkę, pierwsze spoiny na próbkach wyglądają świetnie, a potem w produkcji pojawiają się pory, niepełne przetopy i przebarwienia. Prawie nigdy winna nie jest maszyna. Winny jest łańcuch przed nią: krawędź po gilotynie, luz „na oko”, detal w folii i oleju.

Dlatego wdrożenie zaczynamy od procesu, a nie od pulpitu. Patrzymy, jak detal jest cięty, gięty i pasowany, jakie tolerancje da się utrzymać w seriach i gdzie warto przeprojektować złącze. Dobieramy technologię spawania, uczymy operatorów i, gdy klient tego potrzebuje, prowadzimy certyfikację spoin i technologii. Sami projektujemy i produkujemy nasze rozwiązania, więc dopasowanie stanowiska do detalu klienta to dla nas codzienność, a nie wyjątek.

Nasza rada dla producentów balustrad, bram, ogrodzeń, mebli i artykułów ze stali nierdzewnej: zanim policzysz, ile spoin dziennie zrobi laser, policz, ile minut tracisz dziś na szlifowanie i prostowanie. To tam zwykle leży największa oszczędność, a laser odda ją tylko wtedy, gdy krawędź i pasowanie będą przygotowane jak należy.

— Jan

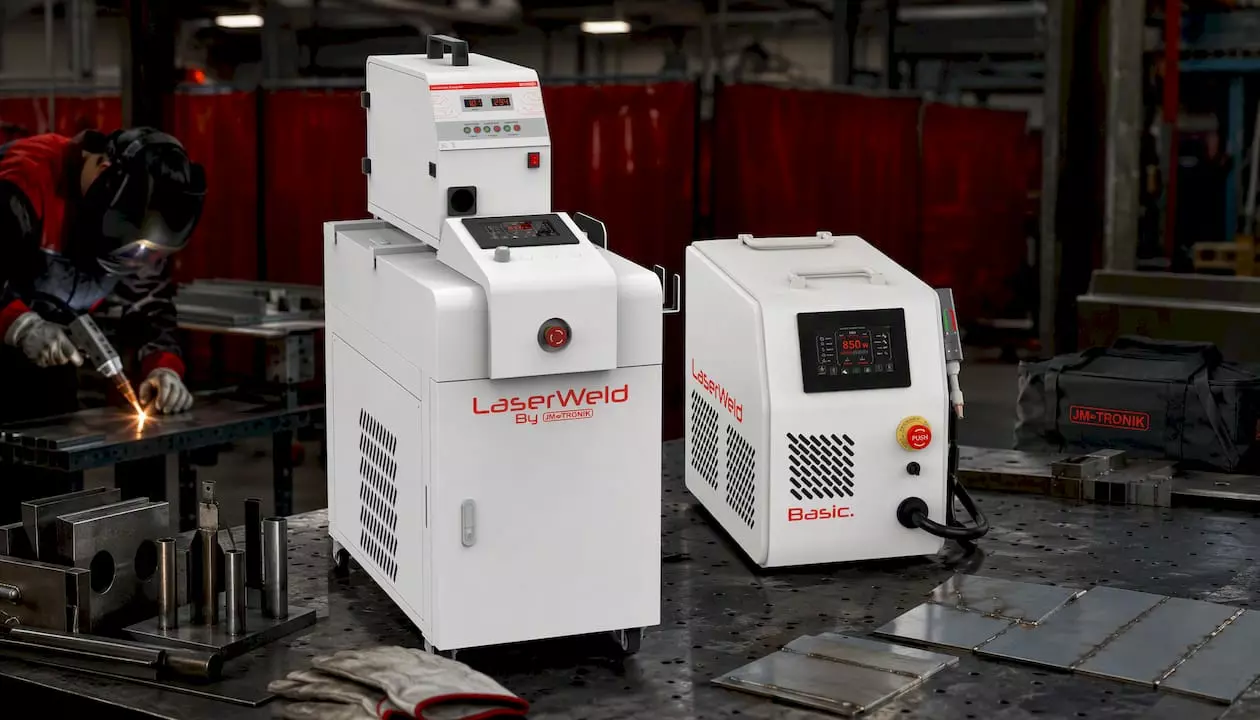

Spawarki LaserWeld do stali nierdzewnej

Jeśli spawasz nierdzewkę seryjnie i chcesz skrócić obróbkę po spawaniu, sprawdź naszą linię spawarek laserowych LaserWeld. Do wyboru jest ręczna spawarka laserowa LaserWeld, podstawowy model LaserWeld Basic oraz LaserWeld Pro w wersji 3w1. Konfigurację możesz przygotować w konfiguratorze LaserWeld PRO. Zapewniamy instalację maszyny, szkolenie operatorów, certyfikację spoin i technologii spawania oraz serwis i części zamienne.

Gdy krawędzie mają wychodzić gotowe do spawania, przyda się wycinarka LaserCut, a przy detalach z tlenkami lub zanieczyszczeniami oczyszczarka LaserClean z doborem parametrów czyszczenia. Przy dużych seriach rozważ automatyzację i robotyzację spawania, także na stanowiskach z cobotami ROKAE xMate. Więcej o samej metodzie znajdziesz w naszej bazie wiedzy o spawaniu laserowym.

FAQ

Jakie są wady spawania laserowego?

Największe to wysokie wymagania co do pasowania i czystości detali oraz wyższy koszt inwestycji niż przy spawarce TIG czy MIG. Laser słabo radzi sobie z dużymi i zmiennymi szczelinami, a stanowisko wymaga oceny ryzyka i ochrony przed promieniowaniem. W zamian zakład zyskuje tempo, mniejsze odkształcenia i znacznie mniej obróbki po spawaniu.

Ile kosztuje spawanie laserem?

Koszt zależy od grubości materiału, długości i rodzaju spoin, wielkości serii i wymagań dotyczących wykończenia. Przy własnej maszynie na koszt spoiny składają się energia, gaz, części eksploatacyjne i czas pracy operatora, a oszczędność pochodzi głównie z ograniczenia szlifowania i prostowania. Cenę maszyny najlepiej ustalić po przygotowaniu konfiguracji pod konkretne detale.

Czym najlepiej spawać stal nierdzewną?

Przy cienkich blachach, widocznych spoinach i produkcji seryjnej laser daje najlepszy stosunek jakości do czasu pracy. TIG pozostaje dobrym wyborem przy pojedynczych sztukach i trudnym pasowaniu, a MIG przy grubszych konstrukcjach, gdzie wygląd spoiny ma mniejsze znaczenie. Wybór warto oprzeć na próbach na własnych detalach.

Czy do spawania laserowego potrzebny jest drut?

Nie zawsze. Cienkie blachy o dobrym pasowaniu spawa się bez materiału dodatkowego, przetapiając krawędzie. Drut stosuje się przy większych szczelinach, spoinach pachwinowych o określonym wymiarze i grubszych detalach z ukosem.
